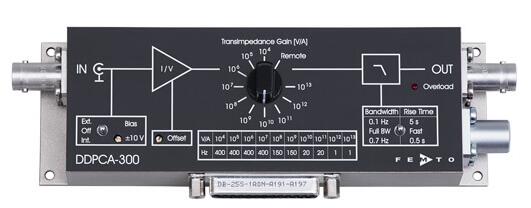

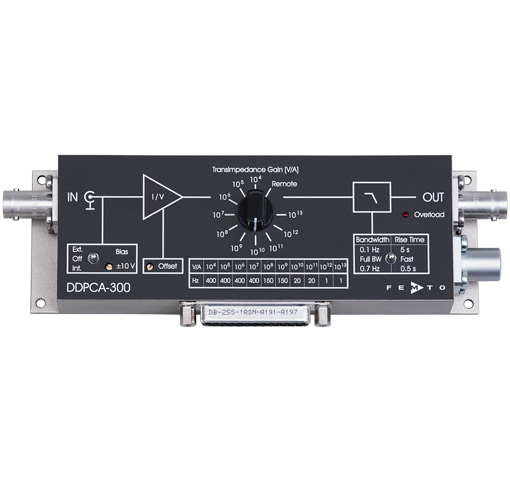

德國Femto可變?cè)鲆骐娏鞣糯笃?/span>DDPCA-300

特征

Ø  低噪音：最低 0.4 fA峰峰值

Ø  從10⁴ bis 10¹³ V/A 可調增益

Ø  240 dB動態范圍，用于亞fA至mA測量

Ø  可調張力，用于預張緊測試項目

Ø  緊湊設計，可直接在信號源上使用

Ø  可以手動或通過數字接口進行設置

SUB-FEMTOAMPERE EMPFINDLICHKEIT（電流敏感型）

可調SUB-FEMTOAMPERE電流放大器DDPCA-300是各種低噪聲跨阻放大器的新產品。非凡的設計實現了出色的輸入噪聲值，最小為0.2 fA /√Hz和0.4 fA峰峰值。

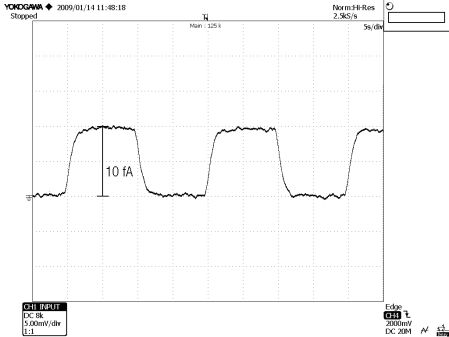

    增益可以手動設置，也可以通過接口在10⁴ bis 10¹³ V/A的寬范圍內設置V / A可以設定。該放大器的動態范圍過240 dB，并且只需切換測量范圍，就可以從亞毫微微到毫安的電流測量。緊湊的設計可直接在信號源上使用，從而避免了長電纜引起的信號損傷。為了優化信噪比，可以使用集成的信號濾波器使該設備適應各個測量條件。即使在最高增益水平下，該帶寬也適合于直接測量各個毫微安培，而無須外部平均（見圖1）。

低漂移和穩定的長期性能

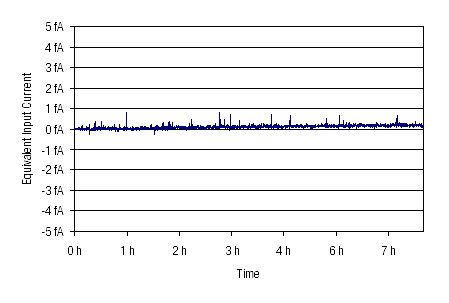

漂移電流和失調電流會導致測量誤差和基線偏移，特別是在SUB-FEMTOAMPERE范圍內。因此，對DDPCA-300的設計進行了優化，以實現高長期穩定性和極低的漂移。下圖2顯示了放大器在長一段時間內的漂移行為。在過7小時的時間內達到了小于0.5 fA的漂移值。如果例如由于劇烈的溫度變化而無法避免基線發生偏移，則可以使用內置偏移設置來補償產生的故障電流。

半導體特性的可調偏置

DDPCA-300的高測量靈敏度可用于表征高電阻半導體（例如MOS和JFET）和量子點。直接在放大器輸入端的可調偏置電壓可用于將樣本帶到正確的工作點。偏置電壓可以在放大器上或通過接口在±10 V范圍內手動設置。對于不需要偏置電壓的應用，例如光電流或電荷測量，可以將其關閉。

應用領域

Ø  MOS和JFET結構的I / U特性

Ø  低電流的直流測量

Ø  量子和生物技術實驗

Ø  光電二極管的線性度和暗電流測量

Ø  光譜學

Ø  高電阻的測量

Ø  易于使用的亞飛安適配器，用于標準電壓表或A / D轉換器

Model	DDPCA-300
Transimpedance [V/A]	104	105	106	107	108	109	1010	1011	1012	1013
Bandwidth* (-3 dB) [Hz]	400	400	400	400	150	150	20	20	1	1
Rise Time* (10 % - 90 %) [ms]	0.8	0.8	0.8	0.8	2.3	2.3	17	17	350	350
Integrated Input Noise* (Peak-Peak)	7 nA	7 nA	70 pA	70 pA	1.2 pA	1.2 pA	50 fA	50 fA	2 fA	2 fA
Spectral Input Noise Density [/√Hz]	45 pA	45 pA	0.5 pA	0.5 pA	15 fA	15 fA	1.3 fA	1.3 fA	0.2 fA	0.2 fA
Accuracy Performance	Gain ±1 %
Adjustable Low Pass Filter	3 settings: full bandwidth, 0.7 Hz and 0.1 Hz
Output Performance	±10 V, ±30 mA
Bias Voltage	±10 V, max. 10 mA, connected to amplifier input, adjustable by trimpot or remote control voltage
Power Supply	±15 V, +70 mA / -15 mA typ., ±150 mA recommended
Control Interface	4 opto-isolated digital inputs, TTL/CMOS compatible, analog bias control voltage input
Case	170 x 60 x 45 mm (L x W x H), Weight 320 g (0.74 lb.)
View and Download Datasheet

*上表中的帶寬，上升時間和積分輸入噪聲值適用于信號濾波器設置``全帶寬''。通過將濾波器設置為``0.7 Hz''或``0.1 Hz''可以實現更低的峰峰值噪聲值。在增益范圍為10 12  和10 13  V / A且濾波器設置為0.1 Hz的情況下，峰峰值的最小輸入噪聲為0.4 fA 。

偏移量可通過微調器調節。LED過載顯示。輸入具有高達±2 kV的瞬變保護。輸出短路保護。電源電壓±經由3針Lemo 15 V ®插座。包括合適的插頭�？蛇x提供PS-15系列的匹配電源。有關更多詳細信息，請參見數據表。

 Femtoampere Messungen in Echtzeit ohne Mittlung

Langzeit Drift
