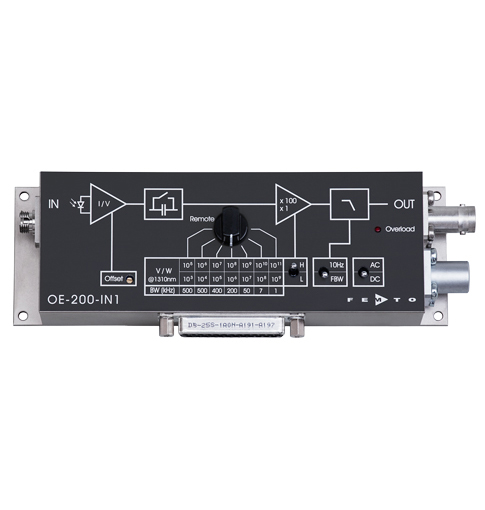

OE-200-SI具有可調增益的光電接收器-快速光功率計OE-200 德國Femto
- 產品品牌 FEMTO
- 產品型號 OE-200
- 產品描述 OE-200系列的光接收器是為各種應用而開發的，這些應用中必須快速而精確地測量小光信號。通過將低噪聲跨阻放大器與硅PIN或InGaAs PIN光電二極管結合使用...
德國Femto具有可調增益的光電接收器-快速光功率計OE-200
特征
Ø 可調增益從103 bis 1011 V/W
Ø fW至mW靈敏度
Ø 光譜范圍190-1700 nm
Ø 輸入噪聲（NEP）低至 6 fW/√Hz
Ø 帶寬高達500 kHz
Ø 上升時間可以小到700 ns
Ø 光纖或自由光束輸入
Ø 校準所有光纖型號
Ø 可以手動或通過數字接口進行設置
高靈敏度和靈活使用
OE-200系列的光接收器是為各種應用而開發的，這些應用中必須快速而精確地測量小光信號。通過將低噪聲跨阻放大器與硅PIN或InGaAs PIN光電二極管結合使用，可覆蓋從190 nm到1700 nm的寬光譜范圍。集成放大器的增益可調范圍為103 bis 1011 V/W，因此可在大約100 fW至2 mW的光輸入功率范圍內進行測量。通過具有至少6 fW /√Hz的噪聲等效輸入功率（NEP）的低噪聲設計可實現這種高靈敏度。OE-200具有其他功能，例如可切換的信號濾波器，可調的失調校正以及不僅可以手動控制設備，還可以通過與PC的光電隔離接口來控制設備，從而使OE-200成為同類產品中用途極其廣泛的光電接收器。
大帶寬，高測量速度
除具有高靈敏度外，OE-200還具有快速的信號上升時間。光電接收器的帶寬可以達到500 kHz，適合在高達700 ns的范圍內進行時間分辨測量。如此高的測量速度可以使許多應用程序受益，例如工業過程控制，自動化測量系統和快速光電控制回路。
帶有校準的快速光功率計
OE-200的高精度和低漂移可確保一致的測量結果，并具有高的重現性。所有帶光纖輸入的型號均帶有光學校準。這意味著OE-200還可以用作帶寬高達500 kHz且動態范圍高達100 dB的精密快速光功率計。
應用領域
Ø 通用實驗室照片接收器
Ø 自動將光纖耦合到有源組件的系統
Ø 用于光信號的快速功率計
Ø 十多年來的線性度測量
Ø 光通信系統的校準
Ø 時間分辨心率和功率測量
Ø 工業控制和調節回路
模型 | OE-200-SI | OE-200-UV | OE-200-IN1 | OE-200-IN2 |
探測器類型 | 思品 | 思品 | InGaAs PIN | InGaAs PIN |
探測器尺寸[mm] | Ø1.2 | 1.1 x 1.1 | Ø0.3 （FC：Ø0.08） | Ø0.3 （FC：Ø0.08） |
光譜范圍[nm] | 320-1060 | 190-1000 | 900-1700 | 900-1700 |
校準波長[nm] | 850 | 850 | 1310 | 1550 |
入口 | 免費噴射，F(xiàn)C | 免費噴射，F(xiàn)C | 免費噴射，F(xiàn)C | 免費噴射，F(xiàn)C |
NEP（取決于增益）[/√Hz] | 8 fW-33 pW | 17 fW-60 pW | 7 fW-22 pW | 6 fW-22 pW |
推薦工作范圍 | 約100 fW-2 mW | 約200 fW-2 mW | 約100 fW-2 mW | 約100 fW-2 mW |
數據表 |  | | | |
以下規格適用于所有型號：
工作空間 | 低噪聲 | 高速 | ||||||||||||
轉換增益[V / W] | 103 | 104 | 105 | 106 | 107 | 108 | 109 | 105 | 106 | 107 | 108 | 109 | 1010 | 1011 |
帶寬 | 500 | 500 | 400 | 200 | 50 | 7 | 1.1 | 500 | 500 | 400 | 200 | 50 | 7 | 1.1 |
上升時間 | 700納秒 | 700納秒 | 900納秒 | 1.8微秒 | 7微秒 | 50微秒 | 300微秒 | 700納秒 | 700納秒 | 900納秒 | 1.8微秒 | 7微秒 | 50微秒 | 300微秒 |
準確性 | ±1％電氣，±5％電光（用于光纖模型），±15％電光（用于自由噴射模型）， | |||||||||||||
低通濾波器 | 可切換至10 Hz | |||||||||||||
輸出 | ±10 V（@≥100kΩ負載） | |||||||||||||
電源電壓 | ±15 V，+110 mA / -80 mA典型值，建議±200 mA | |||||||||||||
控制界面 | 5個光電隔離數字輸入，兼容TTL / CMOS，以及用于控制失調電壓的模擬輸入 | |||||||||||||
套管 | 170 x 60 x 45毫米（長x寬x高），重量320克 | |||||||||||||
偏移量可通過微調器和外部控制電壓調節。LED過載指示燈。輸出短路保護。電源電壓±經由3針Lemo 15 V ®插座。包括合適的插頭�？蛇x提供PS-15系列的匹配電源。有關更多詳細信息，請參見數據表。
