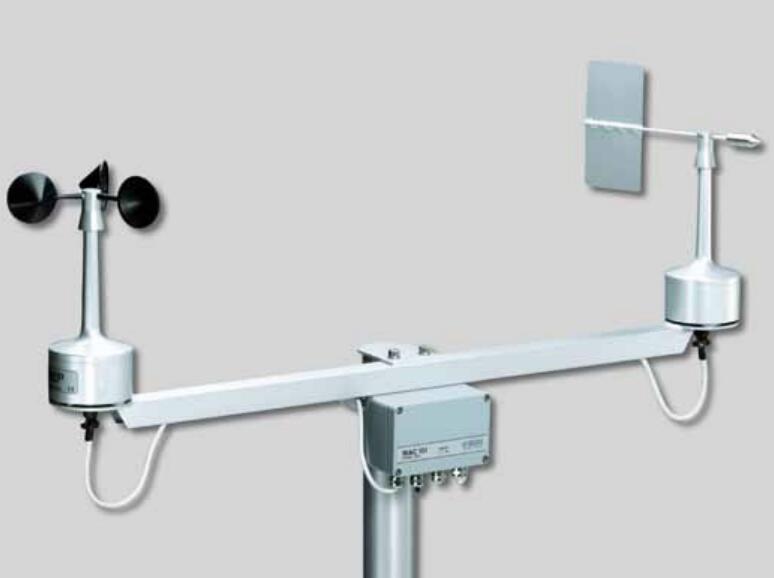

維薩拉測風組件WA15-北京時陽電子科技有限公司

更新：2024/2/21 12:07:15 點擊：

產品介紹

概述

Ø 高性能的測風系統組件

Ø 在氣象領域長期成功的應用歷史

Ø 低測量起始門檻

Ø 錐形風速杯提供良好的線性數據

Ø 可加熱的軸避免軸承冰凍

技術參數

風速測量
傳感器/ 轉換器類型測量范圍啟動門檻值距離常量測量精度(介于 0.4...60 m/s之間) 特性傳輸函數 傳輸函數 U=0.1xR	杯形風速計 / 光斬波器 0.4...75 m/s <0.5 m/s * 2.0 m ±0.17 m/s ** ±0.5 m/s 采用杯形輪測量風速少受到氣流方向影響。佳好位置的啟動門檻值大約為0.35 m/s.
風向標準風差
傳感器/轉換器類型	風向標/光碼盤
測量范圍 (風速 0.4...75 m/s)	0...360°
啟動門檻值	<0.4 m/s
延時距離	0.4 m
分辨率	±2.8°
數據精度	優于± 3°
輸入與輸出
工作電源 WAA151, WAV151	U=9.5...15.5 VDC, 20 mA （常規）
加熱電源 WAA151, WAV151	20 VAC 或 VDC、 500 mA （名義）
WAA151輸出 (風速)
傳感器輸出	0...75 m/s = 0...750 Hz 方波
傳輸函數	U = 0.328 + 0.101 x R (U = 風速 [m/s]、 R = o/p 脈沖率 [Hz])
傳感器輸出水平	(輸出電流 < +5 mA) 高態 > Uin-1.5 V (輸出電流 > -5 mA) 低態 < 2.0 V
WAA151輸出 (風速)
傳感器輸出	6位并行GRAY碼
