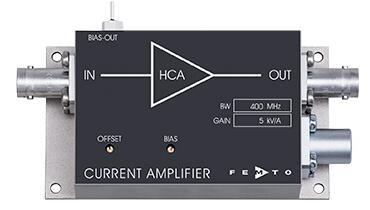

德國Femto快速電流放大器系列HCA
特征
Ø 帶寬高達400 MHz
Ø 輸入噪聲低至270 fA /√Hz的最小值
Ø 增益高達10 6 V / A
Ø 優化的模型可提供高達2 nF的高電源容量
Ø 外部光電二極管的可調偏置
Ø 尺寸緊湊
高頻率-僅適用于專家？
高頻元件的用戶經常會遇到諸如自激（振蕩），屏蔽/質量不足，非線性和頻率響應過大等問題。在許多情況下，技術產品規格會導致在沒有必要的背景知識的情況下產生誤解。例如，發生了以下情況：經過大量的布線工作，而不是預期的高達100 MHz的平坦頻率曲線，而只能觀察到令人失望的30 MHz帶寬和強勁的放大倍數。
FEMTO高頻放大器的設計方式是不會發生此類問題。它們對不同信號源和輸入接線的參數不敏感，它們在其技術規格范圍內易于工作，而不會過度放大，自激或減小帶寬。
帶寬與源容量無關
對于某些高頻電流放大器，只有幾微微法拉的電源容量足以大大降低帶寬。與此相反，F(xiàn)EMTO電流放大器沒有這種限制，即使受到大范圍的源容量也不會受到影響。不需要頻率補償措施或特殊調整。
“ C”型
標有“ C”的型號是經過優化的放大器，甚至可以處理納法拉范圍內的探測器容量。當要測量納秒級以下的快速信號時，它們特別適用于大面積檢測器。對于大于1 nF的探測器，我們還提供特殊的，客戶特定的型號。請就此與我們聯系！
可調偏置和偏置電壓
為了實現高度的靈活性，F(xiàn)EMTO的HCA電流放大器使用兩個微調電位器提供精確的失調和偏置控制�？烧{(diào)輸入失調電流補償?shù)拇蠓秶_保了即使在具有較大直流分量的信號的情況下，也能實現整個動態范圍。偏置輸出上的電壓可以使用多匝偏置微調電位器精確設置為-12至+12伏。這是對光電二極管進行偏置的一種簡單有效的方法，因此它們可以實現較短的上升時間以進行快速測量。
應用領域
Ø 大面積光電二極管快速檢測
Ø 光譜學
Ø 光電二極管的光電流放大
Ø 電離檢測器
Ø 高溫探測器和壓電探測器
Model | 3-dB Bandwidth (DC ...) | Noise Current [/√Hz] | Transimpedance (Gain) | Rise/Fall Time | Max. Source Capacitance | View and Download Datasheet |
| HCA-1M-1M | 1 MHz | 270 fA | 1 x 106 V/A | 350 ns | 50 pF |  |
| HCA-1M-1M-C | 1 MHz | 3.5 pA | 1 x 106 V/A | 350 ns | 2 nF | |
| HCA-2M-1M | 2 MHz | 340 fA | 1 x 106 V/A | 180 ns | 25 pF | |
| HCA-2M-1M-C | 2 MHz | 3.5 pA | 1 x 106 V/A | 180 ns | 1 nF | |
| HCA-4M-500K | 4 MHz | 490 fA | 5 x 105 V/A | 90 ns | 15 pF | |
| HCA-4M-500K-C | 4 MHz | 3.5 pA | 5 x 105 V/A | 90 ns | 500 pF | |
| HCA-10M-100K | 10 MHz | 1.1 pA | 1 x 105 V/A | 35 ns | 15 pF | |
| HCA-10M-100K-C | 10 MHz | 3.5 pA | 1 x 105 V/A | 35 ns | 150 pF | |
| HCA-20M-100K-C | 20 MHz | 3.5 pA | 1 x 105 V/A | 18 ns | 50 pF | |
| HCA-40M-100K-C | 40 MHz | 3.7 pA | 1 x 105 V/A | 10 ns | 30 pF | |
| HCA-100M-50K-C | 100 MHz | 3.9 pA | 5 x 104 V/A | 3.5 ns | 20 pF* | |
| HCA-200M-20K-C | 200 MHz | 5.3 pA | 2 x 104 V/A | 1.9 ns | 8 pF* | |
| HCA-400M-5K-C | 400 MHz | 20 pA | 5 x 103 V/A | 1 ns | 10 pF* | |
在50負載下的輸出電壓為±1.5V。通過微調電位器進行偏置調整。輸出短路保護�？烧{(diào)偏置輸出（-12 V ... +12 V）用于偏置光電探測器。電源經由±3針Lemo 15 V ®插座，合適的插頭被包括。提供可選的PS-15電源裝置。有關更多詳細信息，請參見數據表！
注意：保持指定的3 dB帶寬（±15％）直到上述最大信號源容量。更大的容量也是可能的，但可能會影響帶寬和頻率響應。
*使用快速的放大器HCA-100M-50K-C，HCA-200M-20K-C和HCA-400M-5K-C時，如果達到上述指定的最大源電容值，則標稱帶寬至多可降低25％ 。特別是對于這些型號，決定性的是，輸入端的短電纜以及小容量電源的連接至關重要。您可以在數據表中找到更多信息。
