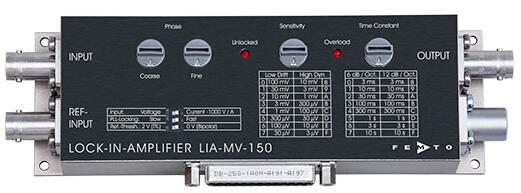

德國Femto微型鎖定放大器模塊系列LIA-MV-150
特征
Ø 電流和電壓輸入
Ø 工作頻率高達45 kHz
Ø 靈敏度，時間常數和相位可調
Ø 設備上的控制和遠程控制選項
Ø 符合EMC的緊湊型外殼

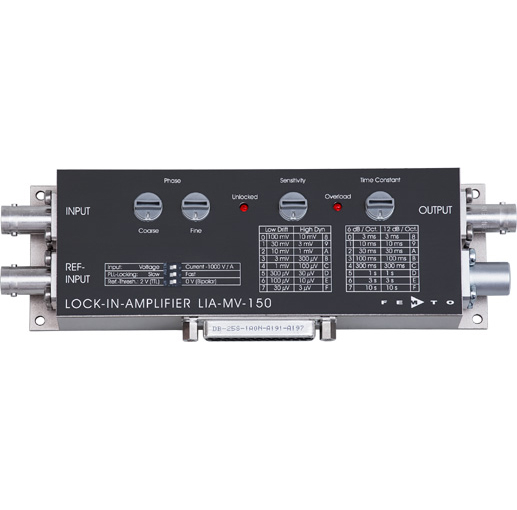

緊湊型模塊
在現代光電系統中，使用鎖定放大器是消除噪聲和提高靈敏度的特別有效方法之一。因此，我們開發了一種小型的高性能模塊，即使在受到嚴重干擾的環境中也可以可靠地工作。
兩種操作方式
放大器設置-例如相位，增益，時間常數-可以通過PC上的設備上的開關或使用I/O接口卡的遙控器進行設置�？勺児ぷ黝l率由外部參考信號確定，該外部參考信號例如由斬波輪的同步信號或激光器的調制信號提供。電流輸入特別適用于放大來自高阻源的信號。
應用領域
Ø 光譜學
Ø 激光穩定
Ø 發光，熒光和磷光測量
Ø 雜散光測量
Ø 光電質量控制
Ø 集成在工業和科學測量系統中
Ø OEM系統
模型 | LIA-MV-150-S | LIA-MV-150-D |
電壓輸入 | BNC插座 | 雷莫®插座 |
電源輸入 | BNC插座 | 雷莫®插座 |
接收靈敏度 | 電壓：3 μV至100 mV， | |
工作頻率 | 10 Hz-45 kHz | |
參考輸入 | ±100 mV至±5 V，可切換至TTL | |
相 | 可調0°-360°（8位分辨率）， | |
解調器 | 可達到50 dB 動態儲備 | |
時間常數 | 3 ms至10 s，可在步驟1-3-10中 | |
輸出 | X =同相，±10 V，防短路 | |
控制界面 | 16個受光耦合器保護的數字輸入， | |
電源電壓 | ±15 V，±100 mA（典型值），建議±200 mA | |
套管 | 170 x 60 x 30毫米（長x寬x高），重量370克 | |
數據表 |  | |
電源電壓±經由3針Lemo 15 V ®插座。包括合適的插頭。可選提供PS-15系列的匹配電源。有關更多詳細信息，請參見數據表。

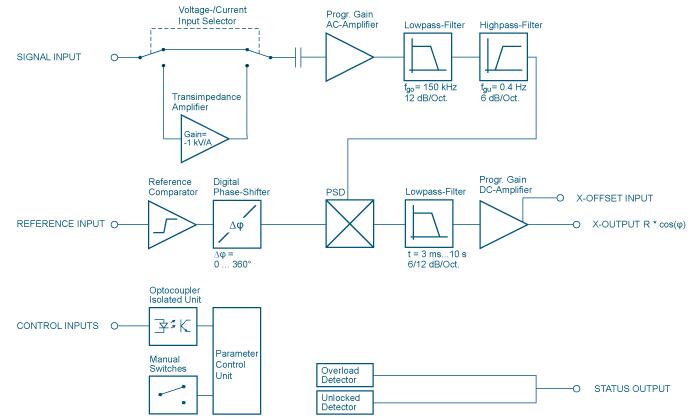

方框圖LIA-MV-150
