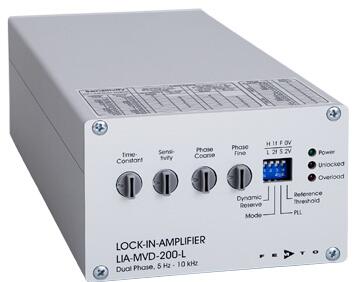

德國Femto鎖相放大器模塊系列LIA-MV(D)-200-200-web.jpg "LIA-MV(D)-200-web.jpg")
特征
Ø 一相和兩相設計
Ø 堅固的鋁制外殼
Ø BNC輸入和輸出插座
Ø 5 Hz至120 kHz的工作頻率
Ø 移相器0°至360°
Ø 電流和電壓輸入
Ø 參考振蕩器模塊SOM-1可選
Ø 可通過光耦合器遠程控制
鎖相放大器為標準配置
迄今為止，常規的鎖相放大器的高昂價格已經阻止了嘈雜的信號的理想使用程度。因此，FEMTO開發了獨立的，高質量且易于使用的鎖定放大器，即使在預算有限的情況下也可以使用。
使用計算機手動對鎖定放大器進行編程
LIA-MV(D)-200系列的鎖定放大器是作為獨立設備開發的，可以通過前面板上的控制元件和數字遠程控制接口手動控制。當使用帶有數字標準I / O卡的PC時，可以控制所有重要功能，例如靈敏度設置，時間常數和移相器。LIA-MV(D)-200系列的鎖相放大器適合作為復雜或自動測試系統的集成部分，以及在成本密集型應用中用作實驗室設備。
應用領域
Ø 光譜學
Ø 發光，熒光和磷光測量
Ø 雜散光測量
Ø 激光穩定
Ø 光電質量控制
Ø 集成在工業和科學測量系統中
Ø 普通實驗室使用的昂貴臺式鎖定放大器的替代品
模型 | LIA-MV-200-L | LIA-MV-200-H | LIA-MVD-200-L | LIA-MVD-200-H |
工作頻率 | 5 Hz至10 kHz | 50 Hz至120 kHz | 5 Hz至10 kHz | 50 Hz至120 kHz |
時間常數 | 3 ms-10 s | 300 μs-1 s | 3 ms-10 s | 300 μs-1 s |
可調信號濾波器 | 高通0.2 Hz-1 kHz | 高通2 Hz-10 kHz | 高通0.2 Hz-1 kHz | 高通2 Hz-10 kHz |
數據表 |  |
|  | |
輸出（BNC） | X =同相， | X =同相， | ||
靈敏度 | 電壓：3 μV-1 V（1-3-10步長） | |||
電壓輸入（BNC） | 儀表放大器，噪聲12 nV /√Hz | |||
電源輸入（BNC） | 跨阻放大器，增益：100 kV / A， | |||
參考輸入（BNC） | ±100 mV至±5 V，可切換至TTL | |||
相位調整 | 可調范圍從0°-360°; 分辨率：8位@ f≤60 kHz，7位@ f> 60 kHz | |||
動態儲備高至 | 80分貝 | |||
控制界面 | 16個受光耦合器保護的數字輸入， | |||
電源電壓 | ±15 V，+120 mA / -60 mA典型值，建議±200 mA | |||
外型尺寸 | 223 x 105 x 65毫米（長x寬x高），重量1千克 | |||
可以將可選的參考振蕩器模塊SOM-1連接到放大器內部的插槽。電源電壓±經由3針Lemo 15 V ®插座。包括合適的插頭�？蛇x提供PS-15系列的匹配電源。有關更多詳細信息，請參見數據表。
方框圖LIA-MVD-200-H
