德國Femto具有可變增益系列的200 MHZ光接收器OE-300
特征
Ø 可調跨阻增益范圍為102 bis 108 V/A
Ø 帶寬高達200 MHz
Ø InGaAs和Si模型適用于320-1700 nm的光譜范圍
Ø 高輸入動態，線性輸入功率高達10 mW
Ø 較大的探測器區域，直徑可達3毫米
Ø 極低的噪聲，NEP高達47 fW /√Hz
Ø 可切換的低通濾波器，可將寬帶噪聲降至盡可能低
Ø 光纖和自由射流輸入
Ø 1.035“ -40自由射流輸入螺紋，與許多標準光學系統兼容
Ø 可以手動或通過數字接口進行設置
MHZ范圍的通用照片接收器
OE-300光電接收器是高質量光電二極管和隨后的增益可調的高端跨阻放大器的組合。低輸入噪聲（NEP）可以實現高度靈敏的測量，并為MHz范圍內的寬帶光電接收器設定了標準，特別是在中增益和高增益設置中。當使用PRA-FC / SMA光纖適配器時，相對較大面積的檢測器不僅可以實現光學聚焦，而且還可以確保較高且穩定的耦合度，這對于Si型號是可選的。
從102 bis 108 V/A（十進制增量）的逐步可調增益，可以在功率范圍從納瓦到10毫瓦的范圍內精確，可靠地測量光信號。
諸如可切換的低通濾波器，可調節的偏移校正，可切換的AC / DC耦合等附加功能以及通過與PC的光電隔離接口手動控制OE-300的選項使其成為同類產品中用途極為廣泛的光電接收器。
與光學臺架/籠子/面包架和光纖兼容
Si型號配備了自由光束輸入，可以根據需要輕松擴展以包括光纖連接。自由射流連接可選地設計為具有1.035“ -40螺紋的法蘭，包括外徑為30 mm的耦合環，或設計為25 mm的無螺紋法蘭。這兩種類型均可與各種制造商的光學配件廣泛兼容，例如鏡頭，套管，籠式系統，光學適配器等，例如，在自由噴射螺紋連接可以被轉換成通過擰緊任選可用的1.035“-40光纖適配器上以秒為一個光纖連接（FC，F(xiàn)SMA）。
使用InGaAs光接收器，可以在用于高精度光纖測量的帶FC光纖連接的型號和帶自由噴射連接的型號（1.035英寸-40螺紋法蘭和25 mm法蘭無螺紋）之間進行選擇。
使用可選的PRA-PAP接桿轉接板，可以將所有OE-300型號舒適，穩定地?cái)Q緊到帶有M4和8-32 UNC螺紋的市售接桿支架上。
應用領域
Ø 適用于MHz范圍的低噪聲通用光電接收器（O / E轉換器）
Ø 時間分辨的光脈沖和功率測量
Ø 激光強度噪聲（RIN）的測量
Ø 示波器，頻譜分析儀，A / D轉換器和RF鎖定放大器的光輸入

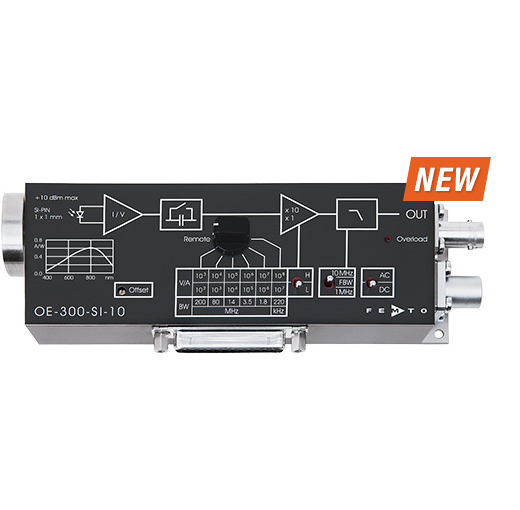

模型 | OE-300-SI-10 | OE-300-SI-30 | OE-300-IN-01 | OE-300-IN-03 |
探測器類型 | 硅PIN | 硅PIN | InGaAs PIN | InGaAs PIN |
探測器尺寸[mm] | 1.0 x 1.0 | Ø3.0 | Ø0.08 | Ø0.3 |
光譜范圍 | 400-1000 | 320-1000 | 900-1700 | 800-1700 |
入口 | 免費噴射入口 （可用光纖適配器） | 免費噴射入口 （可用光纖適配器） | 光纖輸入（FC） | 免費噴射入口 |
NEP（取決于增益）[/√Hz] | 76 fW-322 pW | 81 fW-325 pW | 47 fW-180 pW | 52 fW-192 pW |
| 數據表 |  | | | |
以下規格適用于所有型號：
工作空間 | 低噪聲 | 高速 | ||||||||||
增益[V / A] （跨阻抗） | 10 2 | 10 3 | 10 4 | 10 5 | 10 6 | 10 7 | 10 3 | 10 4 | 10 5 | 10 6 | 10 7 | 10 8 |
帶寬 | 200 （100）1 | 80 （60）1 | 14日 | 3.5 | 1.8 | 0.22 | 175 （100）1 | 80 （60）1 | 14日 | 3.5 | 1.8 | 0.22 |
準確性 | ±1％（跨阻） | |||||||||||
低通濾波器 | 可切換至1 MHz和10 MHz | |||||||||||
輸出 | ±1 V（@ 50Ω負載），用于線性放大 | |||||||||||
電源電壓 | ±15 V，+150 mA / -100 mA典型值，建議±200 mA | |||||||||||
控制界面 | 5個光電隔離數字輸入，兼容TTL / CMOS，模擬輸入，用于控制失調電壓 | |||||||||||
套管 | 170 x 60 x 45毫米（長x寬x高），重量320克 | |||||||||||
1） OE-300-SI-30型
可通過微調器和外部控制電壓進行偏置調整。LED過載指示燈。輸出短路保護。電源電壓±經由3針Lemo 15 V ®插座。包括合適的插頭�？蛇x提供PS-15系列的匹配電源。有關更多詳細信息，請參見數據表。
