產品描述
NF01用于監測高溫環境中的熱通量和溫度，通常在高爐和冶煉廠的墻壁和外殼中。使用一個傳感器測量熱通量和溫度比使用分布式溫度測量更準確和實用。相同的技術用于制造用于不同應用的熱通量傳感器。
介紹
NF01用于測量工業高爐和冶煉廠，鋼殼以及石墨和磚耐火材料的能量平衡。它已成功應用于鐵爐應急響應系統和冶煉廠生產二氧化鈦渣。NF01內部的傳感器，熱電堆和熱電偶，由完全密封的不銹鋼“針”體保護。該針可以承受高達700°C的溫度，以及爐子的侵蝕性化學環境�？蛇x的傳感器溫度范圍可以擴展到1000°C。電纜由PVC制成。傳感器輸出是熱通量，毫伏范圍內的模擬電壓信號，以及使用K型熱電偶的溫度。用戶必須知道周圍材料的熱導率以計算熱通量。
NF01的優點
通常測量熱通量的方法是從分布式溫度測量中估算出來。這導致大的測量誤差并且不實用。
Ø NF01產生單個溫差信號。這比通過減去兩個單獨的溫度測量來計算熱通量要準確得多。
Ø NF01傳感器可以快速安裝; 與空間分布的溫度傳感器相反，用于溫差測量的傳感器的相對位置已經在制造期間確定。確切的插入深度不是決定該相對位置準確性的關鍵因素。只需少的培訓即可快速完成安裝。
Ø NF01傳感器完全可以互換。與空間分布的溫度傳感器相反，NF01中的傳感器是“匹配對”。這對于獲得良好的溫差測量至關重要。
Ø NF01具有快速的熱通量響應時間：高精度使得可以測量小距離的溫差。
Ø NF01經久耐用; 鉚接的厚壁針比普通傳感器持續時間更長。
用戶特定設計

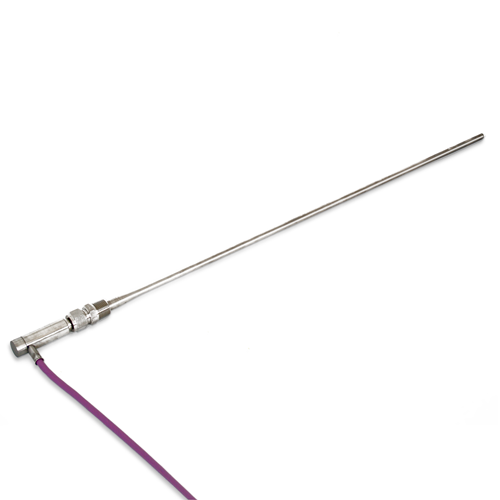

NF01的標準直徑為8 x 10 -3 m，標準溫度范圍為700°C。我們制造的針頭長度可達1.5米。NF01設計是用戶特定的; 針頭直徑，針頭長度和溫度范圍是根據具體應用與用戶合作設計的。有關兩個示例，請參見圖庫圖像。
選項
Ø 更長的電纜（指定總電纜長度，單位為m）
Ø 針頭直徑4 x 10 -3 m
Ø 根據ANSI的電線包層顏色代碼
Ø 針長（指定NL）
Ø 針頭額定工作溫度范圍高達1000°C
建議使用
Ø 工業裝置中熱通量的趨勢監測
Ø 檢測緊急情況
Ø 能效研究
應急響應
在鐵生產中，NF01用于檢測：
Ø 水冷系統故障
Ø 石墨耐火材料的磨損
Ø 砂漿/磚的磨損
Ø 過程溫度出范圍
產品規格
被測量 | Ø - 熱通量 |
熱通量傳感器 | Ø 熱電堆 |
靈敏度（標稱值） | Ø 2 x 10 -6 V•m / K. |
溫度感應器 | Ø K型熱電偶 |
針長 | Ø 由用戶指定 |
針直徑 | Ø 8 x 10 -3米 |
針直徑可選 | Ø 4 x 10 -3米 |
傳感器設計 | Ø 鉚接SS 310護套 |
額定測量范圍 | Ø 0.05至50 x 10 3 W / m 2（典型值） |
額定工作溫度范圍： | |
-傳感器 | Ø -30至+ 700°C |
- 傳感器可選 | Ø -30至+ 1000°C |
-電纜 | Ø -30至+ 85°C |
標準電纜長度 | Ø 10米（見選項） |
設計 | Ø 特定于用戶：與特定應用程序的用戶合作 |
安裝 | Ø 有關安裝的推薦部件，請參閱手冊 |
