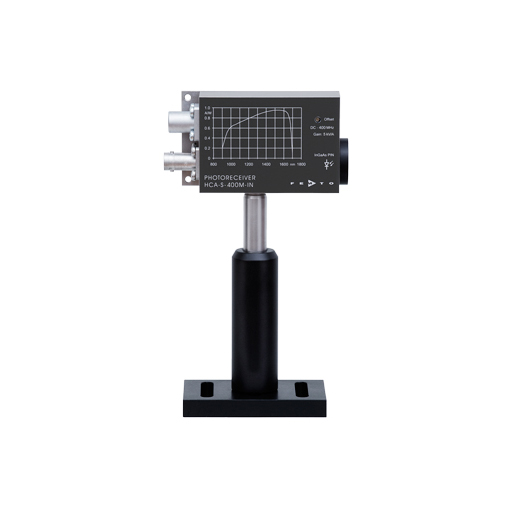

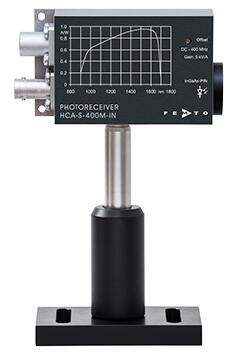

HCA-S-400M-SI 400 MHZ影像接收器系列HCA-S-400M 德國Femto
- 產品品牌 FEMTO
- 產品型號 HCA-S-400M
- 產品描述 HCA-S-400M光電接收器系列將高質量的PIN光電二極管與成熟的FEMTO電流放大器技術結合在一起...
德國Femto 400 MHZ影像接收器系列HCA-S-400M
特征
Ø Si-PIN和InGaAs-PIN光電二極管
Ø 波長范圍從320到1700 nm
Ø 直流至400 MHz的帶寬
Ø 上升時間1 ns
Ø 最大轉換增益4.8 x 103 V/W
Ø 自由噴射或光纖輸入
高靈敏度，大帶寬
HCA-S-400M光電接收器系列將高質量的PIN光電二極管與成熟的FEMTO電流放大器技術結合在一起。通過使用硅PIN和InGaAs PIN光電二極管，可覆蓋320至1000 nm和900至1700 nm的光譜范圍。集成放大器的跨阻為5 x 103 V/A，因此最大轉換增益為4.8 x 103 V/W在InGaAs模型中可實現1550 nm的V/W。多級直流耦合放大器可實現從直流到400 MHz的最大帶寬的測量，對應的最小上升時間為1 ns。由于采用了低噪聲設計，因此可以直接檢測到微瓦范圍內的光信號，而無需進一步進行信號平均。除了具有自由光束輸入的型號外，還提供具有光纖輸入的光接收器。
適配的照片接收器可獲得特佳結果
每個應用程序都是不同的，并且對帶寬，增益和靈敏度有特定的要求。因此，除了標準產品外，F(xiàn)EMTO還為各種應用提供客戶特定的照片接收器。這些參數經過特別優化，可以滿足各自任務的要求，甚至可以在有利的條件下針對單個項目進行優化。請與我們聯系了解更多詳情。
應用領域
Ø 光譜學
Ø 快速脈沖和瞬態測量
Ø 光學觸發
Ø 數字?jǐn)?shù)據傳輸系統測試
Ø 示波器和快速A / D轉換器的光接收器
模型 | HCA-S-400M-SI | HCA-S-400M-IN |
光電二極管 | 0.8毫米Ø硅PIN | 0.3毫米ØInGaAs PIN |
光譜范圍 | 320 ... 1000納米 | 900 ... 1700納米 |
帶寬（-3 dB） | 直流... 400 MHz | 直流... 400 MHz |
上升/下降時間（10％-90％） | 1納秒 | 1納秒 |
跨阻抗 | 5 x 103 V/A | 5 x 103 V/A |
最大轉換增益 | 2.7 x 103 V/W | 4.8 x 103 V/W |
最小NEP（@ 100 MHz） | 40 pW/√Hz | 24 pW/√Hz |
輸入選項 | 自由射流（FS），F(xiàn)C或SMA | 自由噴射（FS）或FC |
數據表 |  | |
最大輸出電壓±1.5 V （@ 50Ω負載）。偏移量可通過微調器調節。具有交流耦合的設備是可選的。輸出短路保護。免費噴墨照片接收器具有M4和8-32螺紋孔，可與常見的設備支架一起使用。電源電壓±經由3針Lemo 15 V ®插座。包括合適的插頭�？蛇x提供PS-15系列的匹配電源。有關更多詳細信息，請參見數據表。
