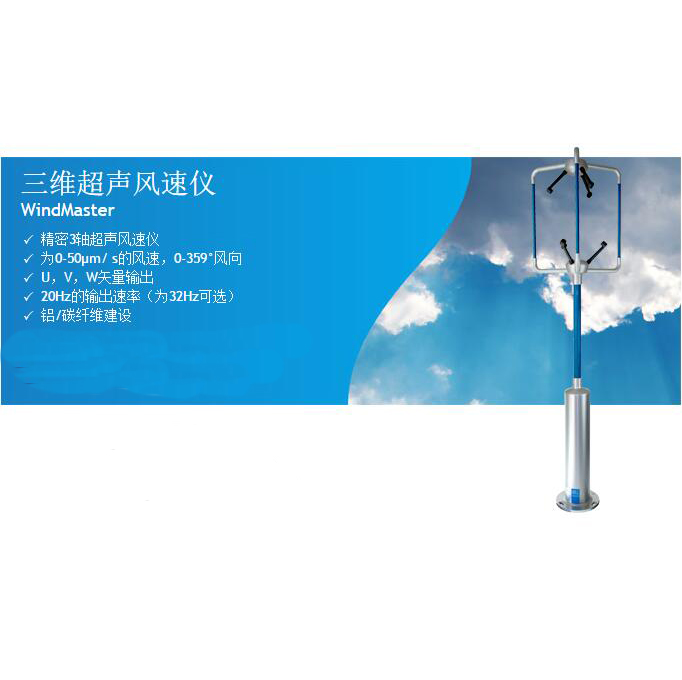

WindMaster 3D三維聲波風速風向計
- 產品品牌 GILL
- 產品型號 WindMaster
- 產品描述 WindMaster 3D聲波風速計將監控0-50m/s（0-100mph）的風速，為U，V和W向量提供數字輸出。標準提供聲速和聲速的輸出。...

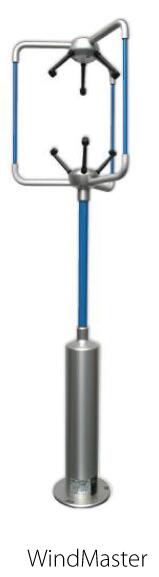

英國GiLL WindMaster 3D三維聲波風速風向計
WindMaster/ WindMaster Pro用戶手冊
1590-PK-020/W | WindMaster |
1561-PK-020/W | WindMaster Pro |
1590-PK-130/W | WindMaster RA |
1590-PK-050 | WindMaster Pipe Mount |
WindMaster 3D聲波風速計將監控0-50m / s（0-100mph）的風速，為U，V和W向量提供數字輸出。標準提供聲速和聲速的輸出。
WindMaster由鋁和碳纖維制成，并具有20Hz或32Hz的數據輸出速率�？蛇x的模擬輸入和輸出具有12位或14位分辨率
該3D聲波風速計適合測量橋梁，建筑物，風力渦輪機站點，建筑物通風控制系統，氣象和通量測量站點周?chē)目諝馔牧鳌?/span>
對于風速過50m/s的應用，建議使用WindMaster Pro
WindMaster 3D三維聲波風速儀技術參數
Ø 精密三軸聲風速風向計
Ø U，V，W矢量輸出
Ø 20Hz輸出率
Ø 聲波溫度輸出
Ø 0-50m / s風速
Ø 鋁/碳纖維結構
Ø 0-359°風向
Ø 可選的自定義校準
風速規格 | |
范圍 | 0-50m / s |
準確性* | <1.5％RMS @ 12m / s |
準確性* | <1.0％RMS @ 12m / s（自定義） |
解析度 | 0.01m /秒 |
*精度適用于風速和最高水平入射±30o的風力 | |
風向規格 | |
范圍 | 0-359o |
準確性 | 2o@ 12m/s |
準確性 | 0.5o@ 12m/s（定制） |
解析度 | 0.1度 |
聲波溫度 | |
范圍 | -40oC至+70oC |
解析度 | 0.01度 |
準確性 | 在環境溫度±2oC之內的-20oC至+30oC |
聲音的速度 | |
范圍 | 300-370m/s |
解析度 | 0.01 m/s |
準確性 | <±0.5％@20oC |
測量 | |
內部采樣率 | 20Hz（32Hz可選） |
輸出率 | 1，2，4，8，10，16，20 Hz（32Hz選項） |
計量單位 | m/s，mph，kph，節，ft/min |
輸出格式 | UVW，極地 |
數字輸出 | |
通訊 | RS232、422、485 |
波特率 | 2400-115200 |
格式 | ASCII碼 |
模擬輸出（可選） | |
分辨率（12或14位） | 4個頻道 |
可選范圍 | 用戶可選的滿量程風速 |
輸出類型 | 0-20mA，4-20mA，0-5V，±2.5V，±5V |
模擬輸入（可選） | |
分辨率（12或14位） | 多達4個單端或2個差分 |
輸入類型 | ±5V |
風速計 | 9-30V DC（55mA @ 12V DC） |
重量 | 1.0公斤 |
尺寸 | 750毫米x 240毫米 |
防護等級 | IP65 |
濕度 | 相對濕度<5％至100％ |
工作溫度 | -40oC至+70oC |
沉淀 | 300毫米/小時 |
電磁兼容 | 排放BS EN 61000-6-3 |
