描述

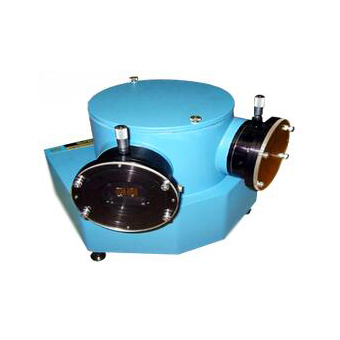

234/302是一款緊湊的多功能真空紫外單色儀。13"x13"x10"的尺寸，25磅的重量，使這款儀器可以固定在一個真空等離子物理裝置上，也可以裝到一個更大的設備上用做可變?yōu)V波器。234/302既可做VUV掃描單色儀，也可做光譜儀，配上CCD相機或者MCP又可做光譜成像。配上多端口的選項，甚至可以同時作為掃描單色儀和成像光譜儀使用。
234/302的光路設計是基于Seya-Namioka結構，通過旋轉光柵即可改變輸出波長。標準配置采用一個IV型的帶像差校正的1200g/mm凹面光柵，以獲得極優的光學性能。另有一系列光柵可選：從2400g/mm到300g/mm。光柵的旋 轉是通過數字步進電機Model 789A-3來控制的。 用戶可將儀器直接安裝到樣品室上。狹縫處的固定裝置可以支撐整個儀器的重量。因為有緊湊的結構、高的光通量和高的分辨率等一系列優點，234/302在相關領域應用的廣泛。
特點
帶像差校正的光學系統
配CCD或者MCP做紫外成像光譜儀
高光通量，F(xiàn)/4.5
可選項－多端口
可選項－高真空度
結構緊湊、重量輕、成本低
技術參數
焦距 200-mm, 改進的Seya-Namioka 光路結構
狹縫間工作距離 9’’ (229mm)
出入射光束間夾角 64°或者180°可選
f / #. 4.5
光柵尺寸 40 x 45mm
波長精度 +/-0.10 nm (使用1200 G/mm光柵)
波長重復性 +/- 0.05 nm(使用1200 G/mm光柵)
焦平面 寬達25mm，傾斜角約 30°
波長范圍 跟所選光柵有關
