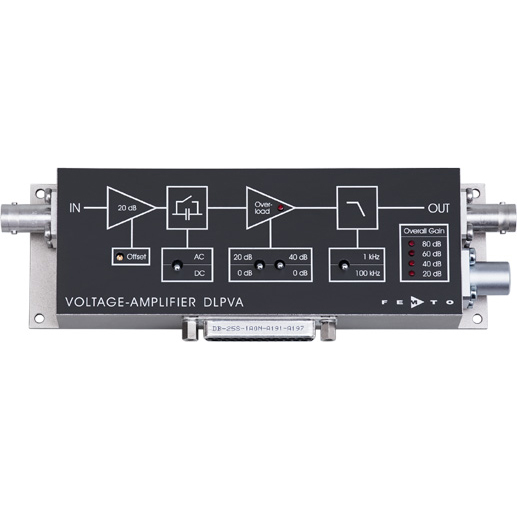

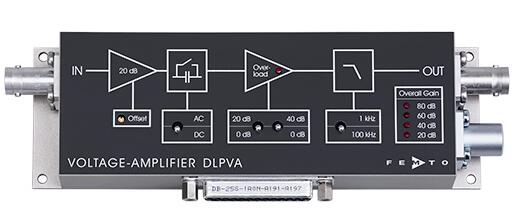

德國Femto低頻電壓放大器系列DLPVA
特征
Ø 可調增益高達100 dB（x 100,000）
Ø 帶寬DC至100 kHz
Ø 輸入阻抗高達1TΩ
Ø 直流漂移最小，僅為0.5 μV /°C
Ø 最小輸入噪聲僅為0.4 nV /√Hz
Ø 直接在設備上或通過數字接口設置選項
低失調漂移
失調電壓的溫度漂移是直流電壓放大器的決定性質量特征之一。FEMTO電壓放大器具有出色的直流特性，最小漂移為0.5 μV /°C。因此，即使具有100 dB的增益和DC耦合，也不需要恒定調整失調電壓。
帶寬與增益無關
具有可調增益的理想放大器的帶寬與實際選擇的增益無關。在測量快速信號和脈沖時，這一點重要。即使使用最高增益設置，DLPVA放大器的帶寬也保持恒定。
多種設置選項
可以使用設備上的開關輕松進行所有設置，例如放大率，帶寬，耦合類型等，并且所選的放大率由LED顯示。另外，所有重要的參數也可以通過數字接口設置，例如用PC。
使用靈活
各種DLPVA型號在多種應用中都具有高度的靈活性。我們的客戶可以選擇具有不平衡BNC輸入或?qū)嶋H差分輸入的放大器來進行浮動測量。為了很佳地適應不同的信號源，我們提供具有雙極性輸入級和高達1MΩ輸入阻抗的模型，以及具有1TΩFET輸入的設備，從而可以無損測量來自高阻源的信號。對于極低的交流噪聲測量，DLPVA-100-BUN-S的輸入噪聲僅為0.4 nV /√Hz是極終解決方案。
應用領域
Ø 高達100 kHz的低噪聲測量
Ø 通用低頻放大器
Ø 自動測量
Ø 工業傳感器
Ø 檢波器前置放大器
Ø 綜合測量系統
模型 | DLPVA-100-BUN-S | DLPVA-100-BLN-S | DLPVA-100-B-S | DLPVA-100-B-D | DLPVA-100-F-S | DLPVA-100-F-D |
入門級 | 不平衡 | 不平衡 | 不平衡 | 差分， | 不平衡 | 差分 FET |
入口 | 1kΩ， | 1MΩ， | 1MΩ， | 1M， | 1TΩ， | 1個TΩ， |
下 | 1.5 Hz | 直流/ | 直流/ | 直流/ | 直流/ | 直流/ |
上 | 1/100 | 1/100 | 1/100 | 1/100 | 1/100 | 1/100 |
增益[dB] |
|
| 20/40 / | 20/40 / | 20/40 / | 20/40 / |
輸入 | 0.4 | 0.7 | 2.4 | 3.6 | 5.5 | 6.9 |
輸入 | -- | 0.5 | 0.7 | 0.7 | 1.3 | 1.3 |
共模 | -- | -- | -- | 最大120 dB | -- | 最大120 dB |
數據表 |  |  | | | | |
輸出 | <100Ω，BNC，設計用于負載> 10kΩ | |||||
輸出 | ±10 V（@ 100kΩ負載） | |||||
控制界面 | 光耦合器保護的數字輸入，兼容TTL / CMOS | |||||

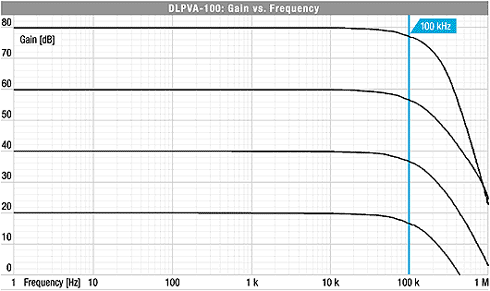

典型頻率行為取決于所選增益
