英國GiLL WindMaster Pro 3D三維聲波風速風向計
WindMaster/ WindMaster Pro用戶手冊

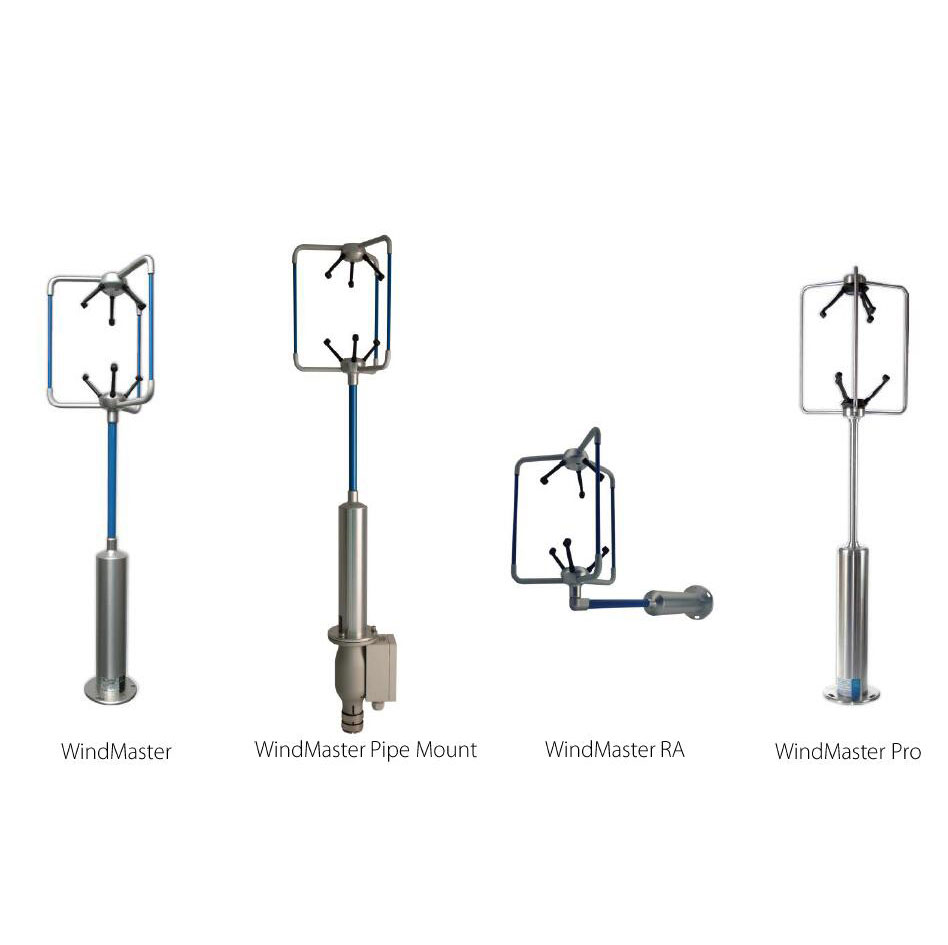

WindMaster1590-PK-020/W | WindMaster |
1561-PK-020/W | WindMaster Pro |
1590-PK-130/W | WindMaster RA |
1590-PK-050 | WindMaster Pipe Mount |

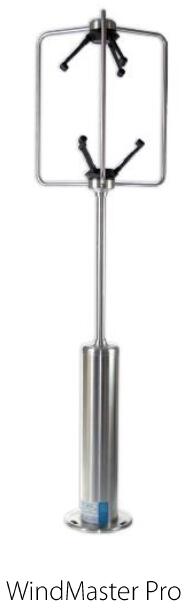

WindMaster Pro由不銹鋼制成，最大運行風速為65 m/s。這款標準的32軸風速儀具有32Hz的快速最大數據輸出速率，提高的垂直（W）分辨率和音速精度，并且由于風荷載而導致的失真較小，特別適合需要3軸數據的精密風測量應用。
提供14位分辨率的可選模擬輸入和輸出以及PRT。
WindMaster Pro三維聲波風速儀技術參數
Ø 精密三軸聲速計
Ø U，V，W矢量輸出
Ø 32Hz輸出率
Ø 聲波溫度輸出
Ø 0-65m / s風速
Ø 不銹鋼結構
Ø 0-359°風向
Ø 可選的自定義校準
風速規格 | |
范圍 | 0-65m / s |
準確性* | <1.5％RMS @ 12m / s |
準確性* | <1.0％RMS @ 12m / s（自定義） |
解析度 | 0.01m /秒 |
*精度適用于風速和最高水平入射±30o的風力 | |
風向規格 | |
范圍 | 0-359o |
準確性 | 2o@ 12m / s |
準確性 | 0.5o@ 12m / s（定制） |
解析度 | 0.1度 |
聲波溫度 | |
范圍 | -40oC至+70oC |
解析度 | 0.01度 |
準確性 | 在環境溫度±2oC之內的-20oC至+30oC |
聲音的速度 | |
范圍 | 300-370m / s |
解析度 | 0.01 m /秒 |
準確性 | <±0.5％@20oC |
測量 | |
內部采樣率 | 32Hz |
輸出參數 | 1，2，4，8，10，16，20，32Hz |
計量單位 | m / s，mph，kph，節，ft / min |
格式 | UVW，極地 |
數字輸出 | |
通訊 | RS232、422、485 |
波特率 | 2400-57600 |
格式 | ASCII碼 |
模擬輸出（可選） | |
分辨率（14位） | 4個頻道 |
可選范圍 | 用戶可選的滿量程風速 |
輸出類型 | 0-20mA，4-20mA，0-5V，±2.5V，±5V |
模擬輸入（可選） | |
分辨率（14位） | 多達4個單端或2個差分，加上PRT 100輸入 |
輸入類型 | ±5V |
風速計 | 9-30V DC（55mA @ 12V DC） |
重量 | 1.7公斤 |
尺寸 | 750毫米x 240毫米 |
防護等級 | IP65 |
濕度 | 相對濕度<5％至100％ |
工作溫度 | -40oC至+70oC |
沉淀 | 300毫米/小時 |
電磁兼容 | 排放BS EN 61000-6-3 抗擾度BS EN 61000-6-2 |
