描述

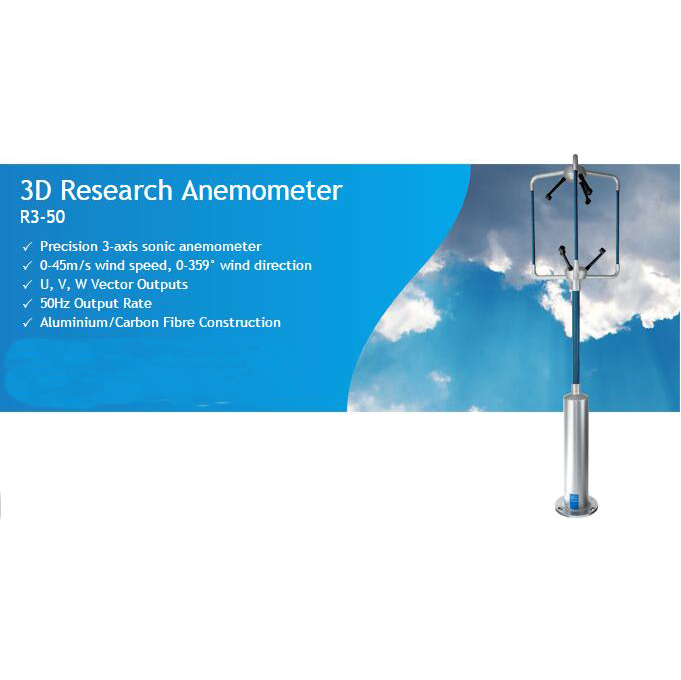

R3-50三維聲波風速風向儀被設計為科學研究應用，尤其適用于渦動相關法的通量研究。R3-50聲波風速風向儀精密監測0-45m/s范圍的風速，帶有50Hz快速數據輸出率、UVW矢量輸出和聲溫輸出。R3-50是一款性價比好的聲風速風向儀，在所有的氣象應用領域，Gill公司的經驗已經得到了廣泛的證明。傳感器容易并且耐用。
特性
研究型三維聲波風速風向儀
50Hz輸出率
0-45m/s風速
0-359º風向
U, V, W矢量輸出
聲溫輸出
鋁合金／碳纖維結構
定制校準為標準配置
技術參數
風速 | |
測量范圍 | 0~45米/秒 |
測量精度 | ＜±1％ RMS |
分辨率 | 0.01米/秒 |
風向 | |
測量范圍 | 0~359度 |
測量精度 | ＜±1度 |
分辨率 | 1度 |
聲速 | |
測量范圍 | 300~370米/秒 |
測量精度 | ＜±0.5％ @ 20℃ |
分辨率 | 0.01米/秒 |
測量 | |
聲波輸出頻率 | 50 Hz |
參數 | U，V，W，聲速 |
數字輸出 | |
通信 | RS422全雙工，8個數據位，1個停止位，無奇偶 |
波特率 | 2400~115200 |
輸出頻率 | 0.4~50Hz |
模擬輸出(另選，需要PCIA單元) | |
數量 | 7（U、V、W、SOS、PRT、2個模擬輸入），需PCIA單元 |
刻度 | ±10, ±20, ±30, ±60 m/s |
更新頻率 | 0.4~50Hz |
范圍和分辨率 | ±2.5V |
分辨率 | 14位 |
精度 | ＜0.1％ FSR |
模擬輸入(另選，需要SIU單元) | |
數量 | 6差分輸入 |
采樣頻率 | 50Hz |
范圍 | ±5V |
分辨率 | 14位 |
精度 | ＜0.1％ FSR |
電源要求 | |
風速風向儀 | 9~30VDC (<150mA @ 24 VDC 或300mA @ 12 VDC) |
材料 | |
材料 | 鋁合金/碳纖維 |
尺寸 | 750mm x 240mm |
重量 | 1.0 kg |
環境 | |
防護等級 | IP65 |
工作溫度 | -40°C 至 +60°C |
降水 | 最大 300mm/小時 |
EMC | BS EN 50081-1: 1992 (輻射) BS EN 50082-1: 1997 (免疫) |
